| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | PM Fused WDM |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |

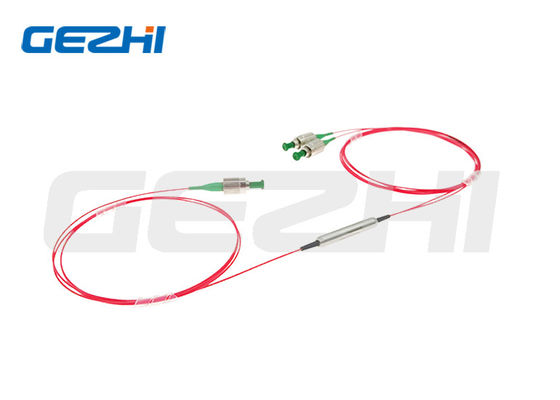

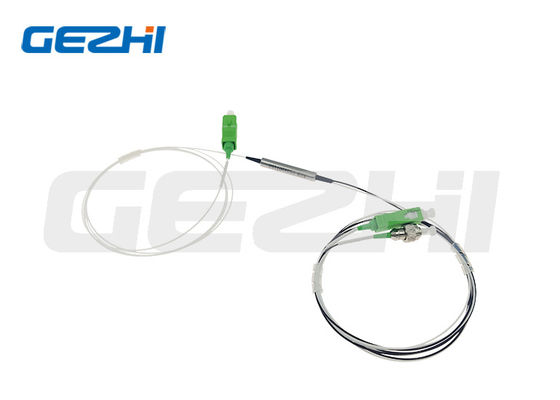

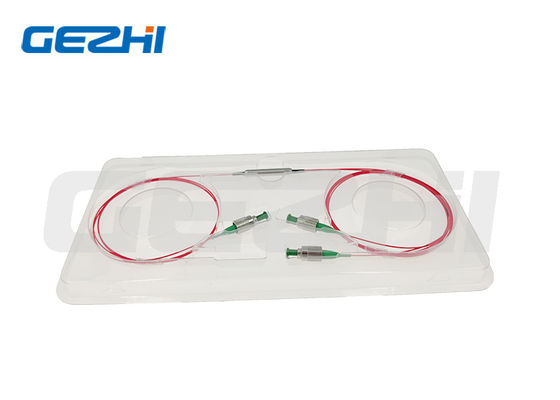

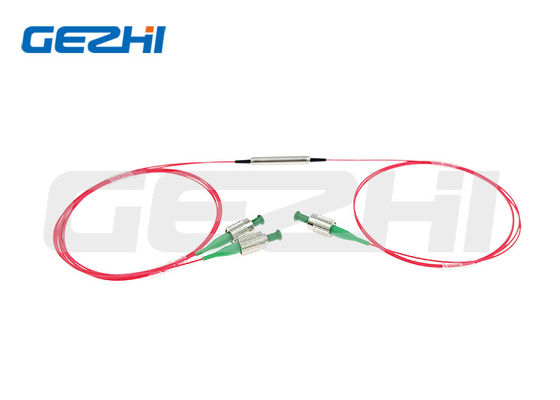

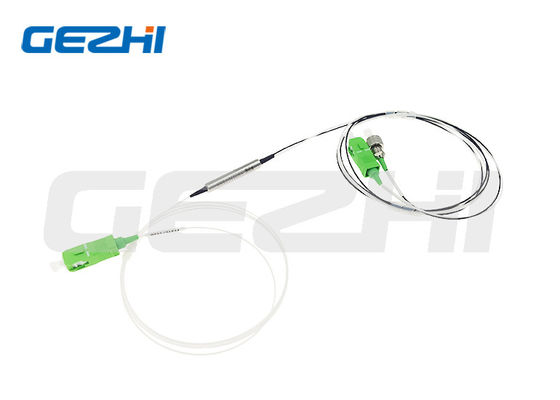

Gezhi Photonics wykorzystuje unikalne techniki spawania i światłowody polaryzacyjnie utrzymujące, aby wyprodukować spawany WDM polaryzacyjnie utrzymujący 980/1550nm. Produkt ten charakteryzuje się niskimi stratami nadmiarowymi, zwartą konstrukcją i wysokim współczynnikiem tłumienia polaryzacji. Spawany WDM PM jest szeroko stosowany w laserach światłowodowych, czujnikach optycznych i żyroskopach optycznych.
Produkt ten może być również skonfigurowany do multipleksowania innych długości fal, w tym 980/1030 nm (dla zastosowań z laserami impulsowymi) i 1064/1550 nm (dla pompowania Er-Yb). Dostępne wersje o niskiej (300mW, 500mW) i wysokiej (20W) mocy. Komponenty te są idealne do wzmacniaczy światłowodowych polaryzacyjnie utrzymujących, laserów światłowodowych, systemów szybkiej komunikacji i zastosowań instrumentalnych.
| Parametr | Jednostka | Wartość | |
|---|---|---|---|
| Typ | / | 650/1064 | 980/1064 | 980/1550 | 1064/1550 | 2000/1550 | |
| Szerokość pasma roboczego | nm | ±15 | |
| Maks. straty wtrąceniowe przy 23℃ | Port sygnałowy | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 |
| Port pompowy | dB | 1.0 | 0.8 | 0.7 | 0.7 | 1.2 | |
| Min. współczynnik tłumienia przy 23℃ | dB | 18 | 18 | 20 | 20 | 15 | |
| Min. izolacja przy 23℃ | dB | 10 | 13 | 18 | 18 | 13 | |
| Wymiary opakowania | mm | φ3*54 | φ3*70 | φ3*54 | φ3*54 | φ3*60 | |
| Min. kierunkowość | dB | 50 | |
| Min. strata powrotna przy 23℃ | dB | 50 | |
| Maks. moc optyczna (CW) | W | 3 | |
| Typ światłowodu | - | PM Panda Fiber | |
| Temperatura pracy | ℃ | -5~+75 | |
| Temperatura przechowywania | ℃ | -40~+85 |
Z konektorem, IL jest o 0.3dB wyższe, RL jest o 5dB niższe, a ER jest o 2dB niższe.
Klucz konektora jest wyrównany z wolną osią.
| Segment kodu | Opis |
|---|---|
| 1111 - Długość fali | 65/06=650/1064nm, 9806=980/1064, 9855=980/1550, 0655=1064/1550, SSSS=Określona |
| 2 - Typ | 3=1x2, 4=2x2 |
| 333 - Typ światłowodu | 001=PM1550, 003=PM980, 045=PM1950, SSS=Określony |
| 4 - Wymiary opakowania | 0=φ3.0x54mm, 1=φ3.0x60mm, 2=φ3.0x70mm, S=Określone |
| 5 - Typ pigtaia | 0=goły światłowód, 1=rurka luźna 900μm |
| 6 - Długość światłowodu | 0.8=0.8m, 1.0=1m, S=Określona |
| 7777 - Typ konektora | 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
| 88 - Moc średnia | 00=500mW, 01=1W, 03=3W, SS=Określona |
| 99 - Moc szczytowa | 00=Ciągła, 01=1kW, 10=10kW, SS=Określona |
|
|
