| Nazwa marki: | GEZHI or OEM |
| Numer modelu: | Instrukcja PM VOA |
| MOQ: | 1 szt |
| Cena £: | US$288-US$988 |
| Warunki płatności: | T/T, Western Union |

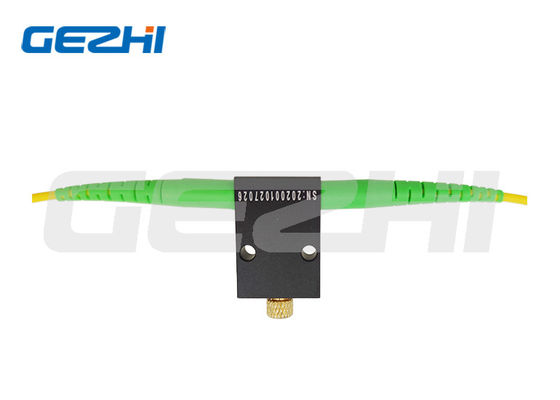

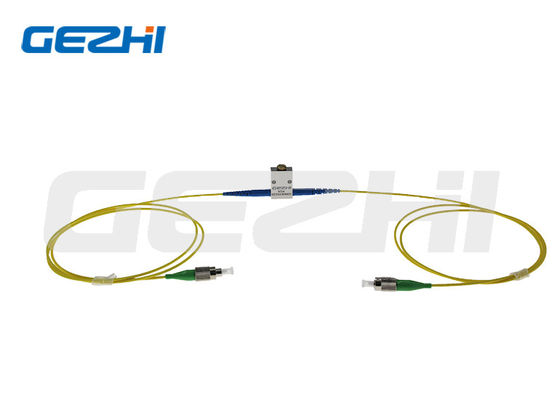

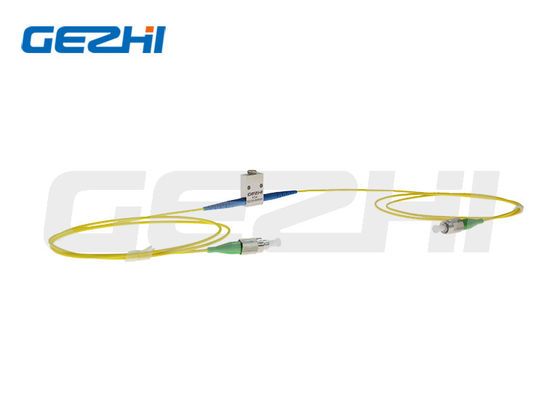

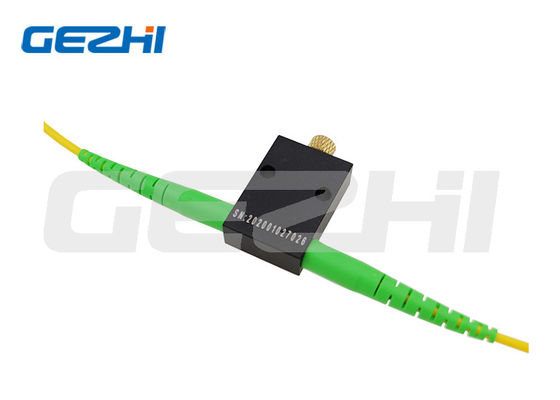

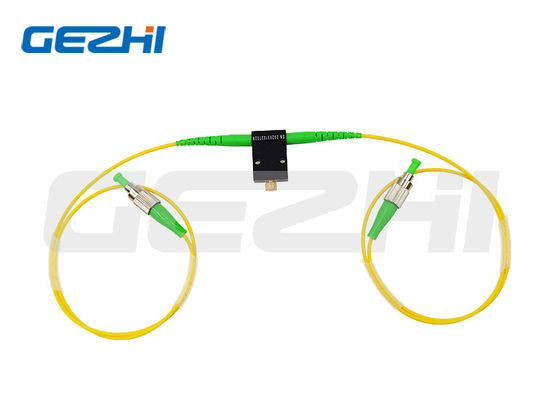

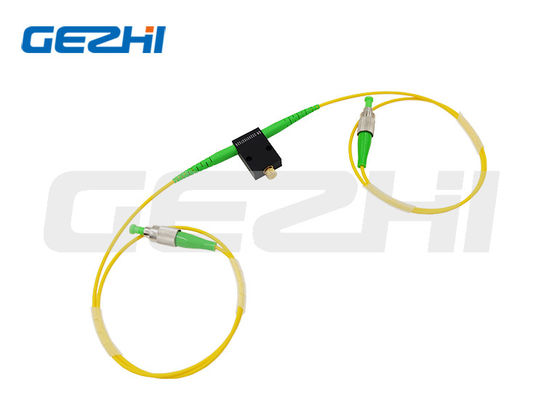

Ręczny zmienny tłumik optyczny PM (Polarization Maintaining) 532-2050 nm to precyzyjny komponent światłowodowy zaprojektowany do kontrolowania tłumienia mocy optycznej poprzez regulację mechanizmu śrubowego. Z zakresem tłumienia do 60 dB, ten instrument jest szeroko stosowany w systemach testowania mocy optycznej, ochronie linii światłowodowych i zastosowaniach monitorowania mocy optycznej.
| Parametr | Jednostka | Wartość |
|---|---|---|
| Długość fali środkowej | nm | 2050, 2000 | 1550, 1310 | 1064, 980 | 850, 780 | 633, 532 |
| Zakres długości fali roboczej | nm | ±40 | ±40 | ±20 | ±20 | ±20 |
| Zakres tłumienia | dB | 0,8~60 | 0,6~60 | 0,6~60 | 0,6~60 | 0,8~60 |
| Maks. straty wtrąceniowe | dB | 0,8 | 0,6 | 0,6 | 0,6 | 0,8 |
| Min. współczynnik tłumienia przy 23°C | dB | 18 | 20 | 20 | 20 | 18 |
| Min. straty powrotne | dB | 50 |
| Precyzja regulacji | dB | 0,02 |
| Maks. moc obsługiwana | mW | 500 |
| Typ światłowodu | - | Światłowód PM Panda |
| Temperatura pracy | °C | 0 ~ +70 |
| Temperatura przechowywania | °C | -40~+85 |
| Wymiary opakowania | mm | 26x18x8 |
Dla urządzenia ze złączem, IL jest o 0,3 dB wyższe, RL jest o 5 dB niższe, a ER jest o 2 dB niższe.
Domyślny klucz złącza jest wyrównany z osią wolną.
| Kod produktu | Opcje konfiguracji |
|---|---|
| PMMVOA-1111-2-333-45-6-77 |
1111 - Długość fali: 2000=2000nm, 1550=1550nm, 1310=1310nm, 1064=1064nm, SSSS=Określona 2 - Oś robocza: B=Obie osie pracują, F=Oś szybka zablokowana 333 - Typ światłowodu: 001=PM1550, 002=PM1310, 003=PM980, 045=PM1950, SSS=Określony 4 - Wymiar opakowania: 0=26x18x8mm, S=Określony 5 - Typ pigtaila: 0=goły światłowód, 1=luźna rurka 900µm, S=Określony 6 - Długość światłowodu: 0,8=0,8m, 1,0=1m, S=Określona 77 - Typ złącza: 0=FC/UPC, 1=FC/APC, 2=SC/UPC, 3=SC/APC, N=Brak, S=Określony |
|
|
